시편가공장비

  Section Point Check Jig Grinding 또는 Polishing 작업 중 관찰을 요하는 포인트를 정확하게 맞추는 작업은 매우 중요한 과정이다. 육안 관찰이나 저배율 확대로(Lupe 등) 확인이 불가능한 미세 포인트의 경우 일정배율 이상의 현미경 관찰이 필수적이다.   또한, 현미경 관찰의 경우 시료의 이동을 사람의 손으로 직접 하는것은 샘플의 수평상태나 위지의 정확도 등의 문제로 효율적인 작업이 불가능한 경우가 발생한다.     Section Point Check Jig를 활용한다면 보다 정확한 관찰로 미세 포인트 부분을 관찰하는것이 가능해진다.   ...

  Auto Head Polisher   Auto Head Polisher는 Grinding 및 Polishing 작업에 적합한 자동 연마기 입니다. 방수 기능이 우수한 on/off Switch를 적용하여 작업 조작성이 간단하며 스피드 조절 노브를 통해 직관적이며 빠른 설정이 가능합니다. ABS,SUS, 코팅 Aluminum등의 소재를 사용하여 안전성과 내구성을 높였으며 일반 비접착식(Plain) Disc Paper, Cloth(Pad) 만이 아니라 Magnatic Plate System적용이 가능하여 Plate를 교환 없이 Disc Paper와 Polishing용 Cloth(Pad)를 손쉽게 같이 사용이 가능합니다. Auto Head는 각 홀...

  Auto Head Polisher 2구 Auto Head Polisher는 Grinding 및 Polishing 작업에 적합한 자동 연마기 입니다. 2구의 경우 Auto Head 를 이용한 Fine Polishing 작업과 일반 Grinding 및 polishing 작업을 동시에 할 수 있습니다. 방수 기능이 우수한 on/off Switch를 적용하여 작업 조작성이 간단하며 스피드 조절 노브를 통해 직관적이며 빠른 설정이 가능합니다. ABS,SUS, 코팅 Aluminum등의 소재를 사용하여 안전성과 내구성을 높였으며 일반 비접착식(Plain) Disc Paper, Cloth(Pad) 만이 아니라 Magnatic Plate System적용이 가능하여 Plate...

    Nano Finisher Fine Polishing 작업의 Final 단계 전용 장비로 장시간 작업을 요하는 정밀 Polishing 작업에 적합한 장비이다. 기존 사용중인 일반 연마기(Polisher) 장비를 보유중인 경우라도 기존 작업 단계에 Nano Finsher를 추가하여 수동 Polishing 작업 시 발생 할 수 있는 숙련도에 의한 작업 편차나 장시간 작업에 의한 피로도를 배제할 수 있으며 균일한 작업 효율을 확보 할 수 있다. 장시간의 Polishing 작업에도 연마제의 보충이 필요하지 않아 원활한 작업이 가능하다.   Nano Finisher의 장점 Time 설정이 가능하여 장시간 ...

  Polisher 1구 Nano Polisher는 Grinding 및 Polishing 작업에 최적화된 수동 연마기 입니다. 방수 기능이 우수한 on/off Switch를 적용하여 작업 조작성이 간단하며 스피드 조절 노브를 통해 직관적이며 빠른 설정이 가능합니다. ABS,SUS, 코팅 Aluminum등의 소재를 사용하여 안전성과 내구성을 높였으며 일반 비접착식(Plain) Disc Paper, Cloth(Pad) 만이 아니라 Magnatic Plate System적용이 가능하여 Plate를 교환 없이 Disc Paper와 Polishing용 Cloth(Pad)를 손쉽게 같이 사용이 가능합니다. 장비소개 Nano Polisher는 일반...

Polisher 2구 일체형 Nano Polisher 2구 일체형은 Grinding 및 Polishing 작업에 최적화된 수동 연마기로 각기 다른 작업을 진행하기에 적합한 형태의 연마기 입니다. 방수 기능이 우수한 on/off Switch를 적용하여 작업 조작성이 간단하며 스피드 조절 노브를 통해 직관적이며 빠른 설정이 가능하다. ABS,SUS, 코팅 Aluminum등의 소재를 사용하여 안전성과 내구성을 높였으며 일반 비접착식(Plain) Disc Paper, Cloth(Pad) 만이 아니라 Magnatic Plate System적용이 가능하여 Plate를 교환 없이 Disc Paper와 Polishing용 Cloth(Pad)를 손쉽게 같이 사용이 가능합니다. ...

Semi Auto polisher Semi Auto Polisher는 Grinding 및 Polishing 작업에 최적화된 반자동 연마기 입니다. Semi Auto Head는 각 홀더별로 하중 조절이 가능하며 샘플 홀더에 틸트 업 기능으로 표면 연마 효율을 극대화 화며, Grinding 작업 시 작업자가 손으로 시료를 잡고 있을 필요 없이 원하는 작업 조건에서 균일한 압력으로 장시간 작업이 가능합니다. Semi Auto Head의 회전방향은 Polisher의 Plate 회전 방향과 같은 정방향으로 Sample과 Sand Paper의 마찰력에 의해 회전합니다. 기본 3구(32mm) 규격으로 되어 있지만 옵션으로 변경 가능하며, Polishing 작업 시에는 수동으로 사용하는 것을 권장...

  Semi Auto Router 패널형 PCB 보드에서 샘플을 절단하기 위한 장비이다. X,Y 테이블과 시료 고정 지그를 이용하여 Sample Router보다 정교하게 시료의 채취가 가능하며 부품이 인장되어 있는 PCB 제품도 고정 지그를 이용하여 원활한 컷팅이 가능하다. 스핀들 옆의 집진 장치로 컷팅시 발생 하는 분진을 제거하며 직관적인 컨트롤러를 적용 조작이 간편하며 X,Y 이동 핸들을 사용하여 균일한 속도의 작업이 가능하다.         Section Specification   Sample Router Sem...

  Sample Router 샘플 라우터는 패널형 PCB 보드에서 샘플을 절단하기 위한 라우터 장비이다. 보드 사이즈에 영향을 적게 받는 구조로 제작이 되어있어 작은 사이즈의 보드에서 500x500 크기의 보드까지 다양한 크기의 보드에서 샘플을 채취하기에 적합한 장비이다. 스핀들 아래와 스핀들 옆쪽의 집진장치로 컷팅시 발생하는 분진을 효과적으로 제거할 수 있다. 상단의 레버를 통해 스핀들의 작업 높이를 조절할 수 있으며 직관적인 작동 패널은 스핀들의 속도 조절과 on/off를 컨트롤 할 수 있으며 작동 확인은 상단의 램프롤 통해 확인할 수 있다.   Specification   ...

  Auto Sample Router

  Diamond Band Saw 주로 0.5T 이상의 두꺼운 Board나 작은 크기의 결도가 강한 소재의 절단용으로 사용에 적합하다. PCB기판, 세라믹, 유리 등 다양한 소재 절단용. 직선 / 곡선 구분 없이 자유로운 절단. 장비 하단에 냉각제를 넣어 청결 상태 유지. 다이아몬드 밴드를 사용하여 빠르고 안전함. 소형장비로 장소에 제한 없이 사용 가능. 모터가 상부에 있어 냉각제와는 거리가 있음.  1/4 HP (110W) , RPM : 2850 냉각 Tank 용량 : 3.8Lt 최대 Cutting Size : 305 * 280mm 장비 Size & 무게 : 279 * 381 * 457mm / 9kg 수...

  Diamond Trim Saw 주로 0.5t 이상의 두꺼운 Board나 작은 크기의 경도가 강한 소재의 절단에 주로 사용된다. 작업자가 시료를 움직여 원하는 방향의 절단이 가능하며 보조 가이드를 이용한 수직 수평작업이 가능하다. 특징 Diamond Blade를 사용하여 안정성 확보 PCB기판, 세라믹, 반도체 칩 등을 신속하게 절단가능. Blade 하단에 냉각, 윤활제를 넣어 냉각효과, 절단성 및 청결성 향상. 경제적인 가격으로 시편의 파손을 최소화 한 장비. Diamond Rim Blade-K. Inch x T x Arbor   4"...

  Grinding Gauge  시료의 단면 관찰을 위한 Microsection 작업 시 관찰 point가 육안으로 명확히 인지가 가능한 경우  Grinding & Polishing 단계를 진행하면서 point 체크 및 확인이 가능하다. 하지만, 시료의 재질, 모양, 크기나 다른 기타 요인에 의해서 직접 확인이 힘든 경우에는 Grinding & Polishing 단계 작업 후에 시료의 높이를 비교하는 방법으로 원하는 측정 Point를 구현 할 수 있다. 샘플 측정시 게이지를 직접 조작하는 경우 게이지에 힘이 가해지면서 측정치에 영향을 미치는 경우가 있지만 보조 리프팅 옵션들을 이용하여 그 영향을 최소화 ...

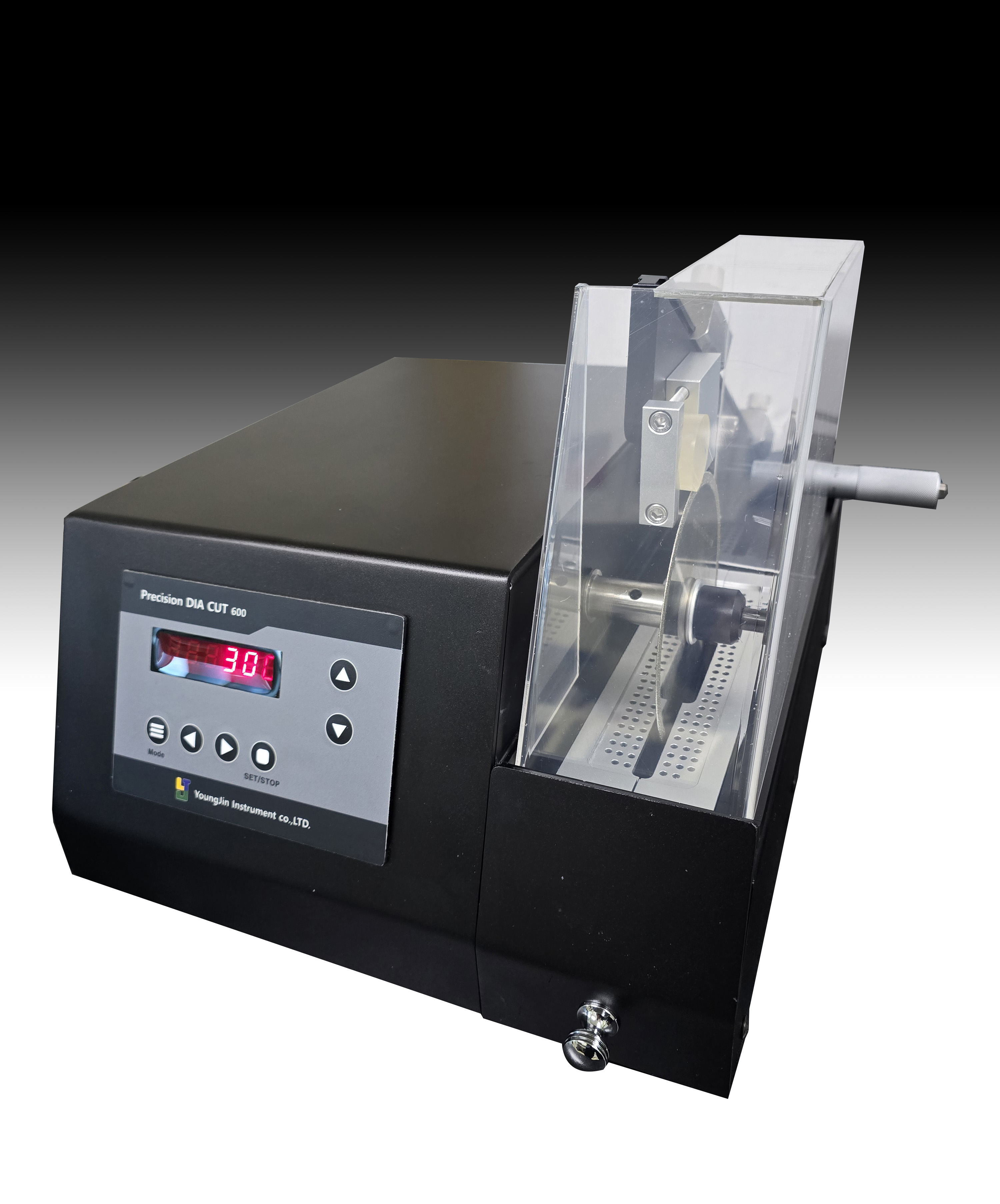

Precision Low Speed Saw  고속절단으로 인해 발생되는 과도한 열과 마찰에 취약한 시료나, 작고 정밀한 작업을 요하는 시료에 적합한 형태의 절단기입니다. 다양한 형태의 시료를 고정할 수 있는 시료고정 지그와 중력을 이용하여 무게를 조절하는 Cutting 방식입니다. 회전하는 Blade를 이용하여 냉각 및 윤활을 위한 Cutting Fluid를 공급하는 방식으로 사용중 별도의 냉각,윤활류의 공급이 필요하지 않습니다. 그리고 정밀한 절단 작업을 위해 마이크로미터 단위로 조절이 가능한 조절 게이지가 구성되어 있습니다. Division Unt Specification DIA Blade Size ...

  Polisher Sludge Filter Grinding 작업에서 발생하는 슬러지를 Sludge Filter를 사용해 제거한 후 배출하는 장치이다. 연마기의 배수를 필터 상단의 홀에 연결하여 사용하며 필터링된 물을 필터 하단의 배출구를 통해 내보내게 된다.
