Nano Mount 소모품

Multi-Flex Mounting Clips Plastic재질의 Clip이며 양방향으로 Smple의 Holding이 최대 40개 까지 가능하다. Plastic 재질의 사용으로 Grinding 작업 시 이물감 없이 부드러운 작업이 가능하다. Multi-Flex Mounting Clips : 50EA/PK

  Cutting Fluid Cutting Fluid는 Diamond Blade를 사용한 절단 공정을 위해 설계된 일종의 냉각수 및 윤활제입니다. 다양한 절삭유중 자사의 Cutting Fluid는 수용성 합성 냉각제로 절삭 후 세척 및 관리에 용이하며 Balde의 컨디션 및 수명 연장 향상에 효과적입니다.  Diamond Blade의 가공성을 우수하게 함. 냉각과 윤활 작용을 병행하여 장비및 부품의 수명을 연장. 석영, 실로콘, 세라믹 등 기타 첨단 소재와의 마찰을 줄임. 수용성 합성 냉각제는 절삭 후 세척에 용이함. 절삭 재료와 공구와의 열팽창을 막아 단면을 매끄럽게 함.

  Fine Finish Fine Finish는 Fine Polishing의 마지막 작업에 사용되는 미세연마에 탁월한 효과를 가지는 연마제이다. 건조가 서서히 이루어 지므로 장시간의 작업에도 적합하며, 건조 전,후에 시료의 세척에 용이하다. 일반적인 표면 연마효과 외에도 미세조직을 관찰 할 수 있는 효과도 가지고 있다. 우수한 결과값을 위해 사용되어지나 Fine Finish를 적용할 때에 주의할 점은 파이널 단계의 미세연마이므로 그 전단계 작업의 정도에 따라 결과값이 기대에 충족되지 않을 수 있다. Fine Finish Type Fine-SO, Fine-SF, Fine-S2, Fine-S1

  VTM-32, 25(정립 현미경용 지그)  정립 현미경용 수평지그인 VTM-32, 25는 Grinding 및 Polishing 작업 후 현미경 분석 시 사용되어지는 보조 장비이다. 분석할 면과 반대쪽 면의 수평차이로 인해 발생되는 초첨 틀어짐을 보완할 수 있는 장비이다. 이러한 초점 틀어짐 증상은 도립현미경 관찰시는 발생되지 않으며 정립 현미경 관찰시 발생될 수 있다. (아래 그림 참조) 설명한 초점 틀어짐 증상은 고배율 관찰 시 두드러지며, 간혹 분석 면의 Grinding작업의 실수로 인한 굴곡 때문에 초점이 맞지 않는 증상을 아래면과의 수평문제로 발생되는 초점 틀어짐 증상과 혼동 하는 경우가 있으니 주의하여햐 한다. 지그의 규격은&...

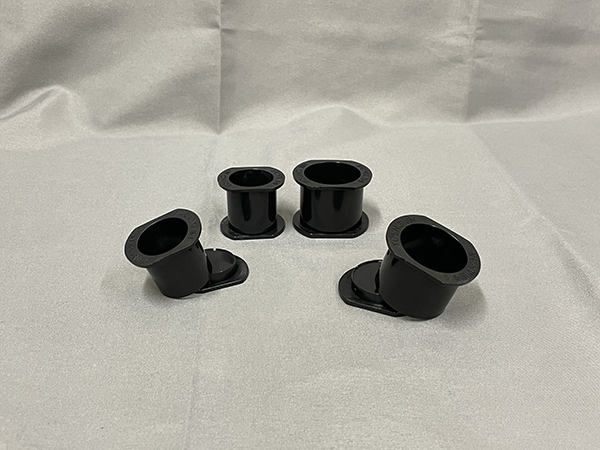

  Plastic Mounting Cup 상,하 분리형의 Mounting Cup으로 상/하 모두 Plastic 재질로 되어 있다. 수지에 의한 변형의 거의 없어 장시간 사용이 가능하며, 수지 경화시 밀착력에 의해 몰더의 분리가 다소 힘든 면이 있다. 하부가 Plastic재질로 Sample Holding시 Molding Clip사용 외에 접착제등을 사용해야 할 경우 부착에 용이하다. 필요에 따라서 Mold Relese를 사용하면 분의리 분편함을 감소 할 수 있다. Plastic Mounting Cup : 상/하 분리형 25mm, 32mm. 시료 고정시 양면테이프나 접착제를 사용하는 경우

  Teflon Mounting Cup 상,하 분리형 Molding Cup으로 Teflon 재질로 되어 있다. 수지에 의한 변형 걱정이 없어 영구적으로 사용이 가능하지만, 수지 경화 후 밀착력에 의해 몰더의 분리가 Rubber Cup에 비해 상대적으로 다소 힘든면이 있다. 필요에 따라 Mold Relese를 사용하면 분리의 불편함을 감소할 수 있다.  Teflon Mouting Cup : 상/하 분리형 25mm, 32mm.

  R/T Mounting Cup 상,하 분리형 Mounting Cup으로 상부는 Rubber 재질로 되어 있어서 수지 경화 후 분리가 용이하며, 하부는 Teflon 재질로 Sample Holding시 Molding Clip사용 외에 접착제등을 사용해야 할 경우 부착에 용이하다.  R/T Mounting Cup : 상/하 분리형 25mm, 32mm. (상부 Rubber, 하부 Teflon) 시료 고정시 양면테이프나 접착제를 사용하는 경우

  R/R Rubber Mounting Cup R/R Rubber Mounting Cup은 바닥 과 옆면이 분리되는 상,하 분리형 cup으로 대체적으로 수명이 길며, 일부 수지에서는 반영구적으로 사용이 가능하다. Resin과의 밀착성이 없으므로 수지 경화 후 Molding 의 분리가 쉽다. R/R Rubber Mounting Cup : 상,하 분리형 컵 25mm, 32mm.

  Rubber Mounting Cup Rubber Cup은 일반적으로 수명이 길며, 일부 수지에서는 반영구적으로 사용이 가능하다. Resin과의 밀착성이 없으므로 수지 경화 후 Molding의 분리가 쉽다. 원형 Rubber Mounting Cup - 일체형으로 25mm, 32mm, 38mm, 50mm 사각 Rubber Mounting Cup - 일체형으로 50x50mm, 70x70mm   .

  Sic Disk Paper Grinding 작업에 가장 많이 사용되는 Disk Paper는 부착 방식에 따라 Plain과 PSA로 나누어 진다. Plain의 경우 Polisher에 고정 시 가이드링을 이용하여 사용하며, PSA는 Magnetic plate에 Disk Paper를 부착하여 사용한다. Disk Paper Grid Standard (8",10",12") (PLAIN, PSA)  P120 - P180 - P220 - P320 - P400 - P600 - P800 - P1200 - P2000 Disk Paper Grid Premium (8",10"...

  Polishing Pad 연마제의 종류, 입자 크기, 시료의 처리단계 또는 Sample의 재질, 구성형태, 관찰포인트 등을 고려하여 각각의 용도에 맞게 사용해야 한다.   Remark - 모든 제품은 8", 10", 12"가 있으며 PSA, MAG Type 두 가지 종류가 있습니다 - 제품 이외의 다양한 소재에 사용되는 Fine Polishing Cloth에 대해서는 당사   에 문의 바랍니다 Product Type Technical Specifications ...

    Polishing Lubricant Lubricant는 Fine polishing용 Diamond 계열 연마제의 윤활제및 냉각제의 역활을 하며, Green, Blue등의 종류가 있으며 연마패드와의 마찰을 감소와 표면처리에 도움을 줌으로서 폴리싱 효과를 극대화 해주며 연마패드의 손상을 감소시켜 사용 수명에 도움을 줍니다.

    Diamond 연마제 미세 Diamond 입자에 냉각 윤활 성분을 혼합하여 Fine Polishing 단계에 사용하는 Slurry로 일반 Disk Paper에서 시료의 재질이나 작업 마찰등에 의해 나타날수 있는 밀림증상과 미세 표면처리에 탁월한 효과가 있다.  Diamond 연마제는 Fine-DT, DO, DH, DQ등 Fine Polishing 전처리 단계나 시료의 재질, 구성, 관찰목적에 따라 Polishing Pad와 적절히 매칭하여 적용하여야 한다.

    Fine Polishing Grinding작업 시 Disk Paper와의 마찰이나 Sample의 구성 소재나 특성에 의해 밀림, 표면 스크러치등 sample의 정확한 관찰, 측정을 방해하는 요인이 발생할 수 있다. 이러한 증상을 Polishing 작업에서 해결을 해야 정확하고 정밀한 관찰이 가능하며 이와 같은 전반적인 과정을 Fine Polishing 작업이라고 한다. Fine Polishing 작업에는 관련 소모품 및 장비들이 활용 되어진다. 그리고 Fine Polishing 단계의 작업은 Ion Milling(이온밀링), Focused ion beam(FIB) 작업 또는 SEM(Scanning Electro...

  Magnetic System 일반적으로 사용하는 Disk Paper의 경우 연마기 플레이트에 Disk Paper를 Guide Ring을 사용하여 고정한다. 이 경우 Paper의 교체시 Guide Ring을 탈,부착이 필요하다. Grinding & Polishing 의 단계별 작업시 편리성과 신속성 향상을 위해 Magnetic System이 활용 된다. 일반 Disk Paper(Plain Type)대신 접착식 Disk Paper(PSA Type)를 Magnetic Plate에 부착하여 Guide Ring을 이용하지 않고 탈,부착이 가능하다. 작업 단계에 따른 교체시에도 Gride별로 준비되어 있는 Magnetic Plate만 간단하게 교체하는 방식으로 Plai...
