Cross Section

PCB 컨포멀 코팅(Conformal Coating)은 인쇄회로기판(PCB)을 외부 환경으로부터 보호하기 위해 표면에 얇은 보호막을 형성하는 공정입니다. 주요 목적은 아래와 같습니다.

• 습기 및 수분 보호 (Humidity, Moisture)

• 화학물질에 대한 보호 (화학 증기, 산성 기체 등)

• 먼지 및 오염물에 대한 보호 (Dust, Debris)

• 염해 (Salt Spray, 염분 환경)

• 전기적 누설 방지 및 절연 성능 향상

Conformal Coating의 경우, 적용 소재에 따라 일반적인 Acryl 계열 제품으로는 적합하지 않을 수 있으며, 다양한 Epoxy 계열 제품 중에서 용도에 맞는 소재를 선택하여 분석을 진행해야 합니다.

또한 Cross Section 분석 시 부적절한 방식으로 진행될 경우, 정확한 두께 측정이 어려울 수 있습니다.

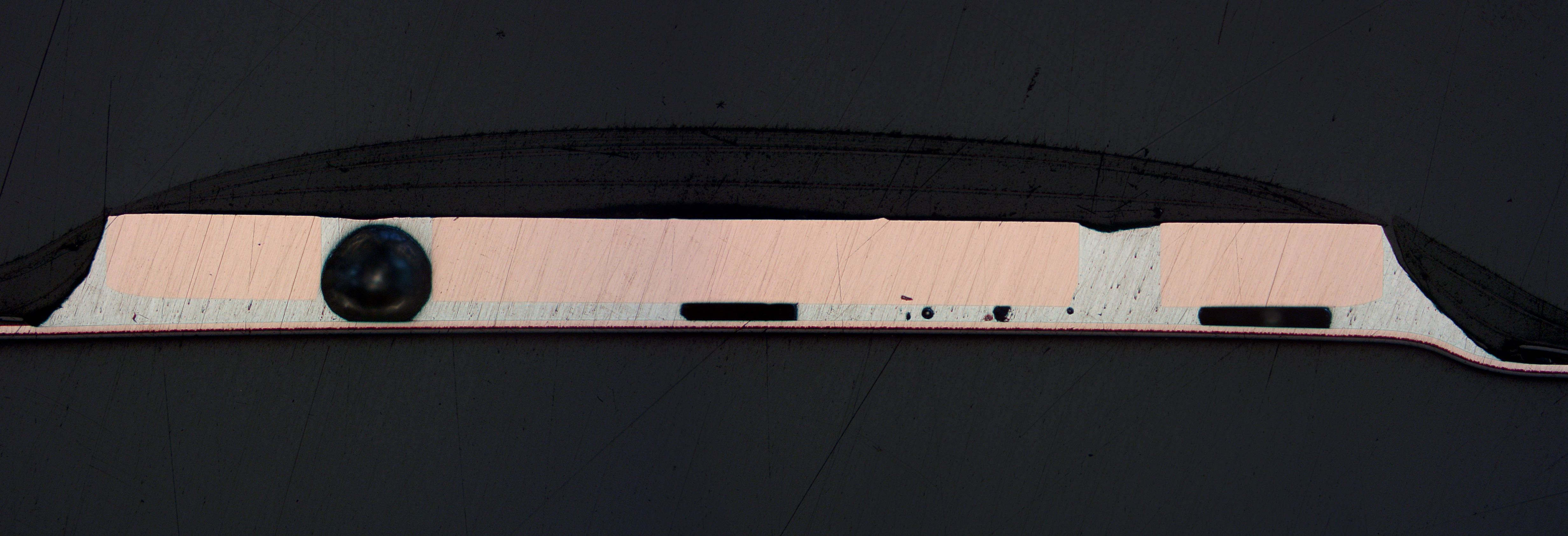

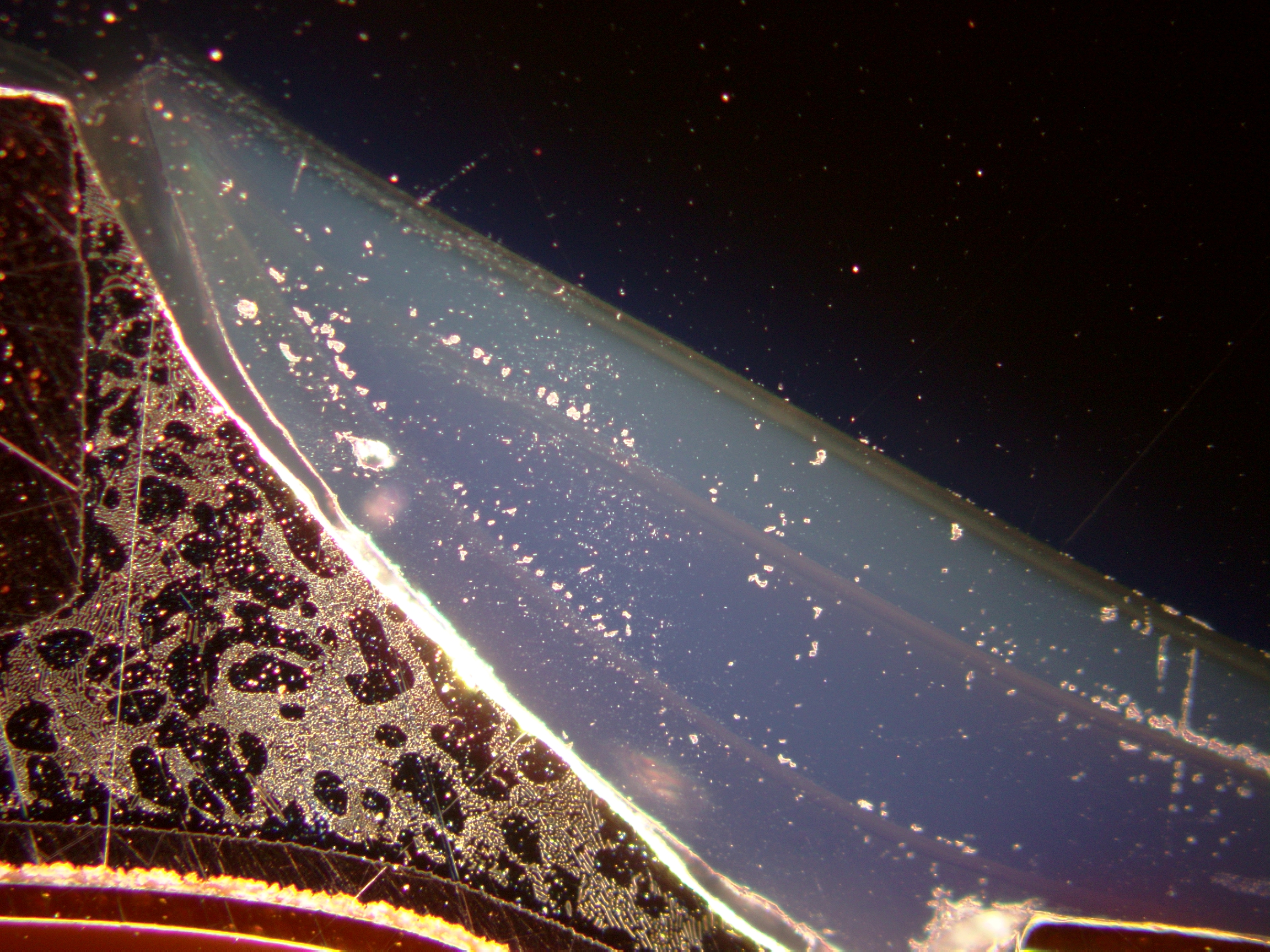

아래 사진은 Fine Polishing을 적용한 후, Filter를 이용하여 촬영한 결과로 보다 정밀한 분석이 가능했던 사례입니다.

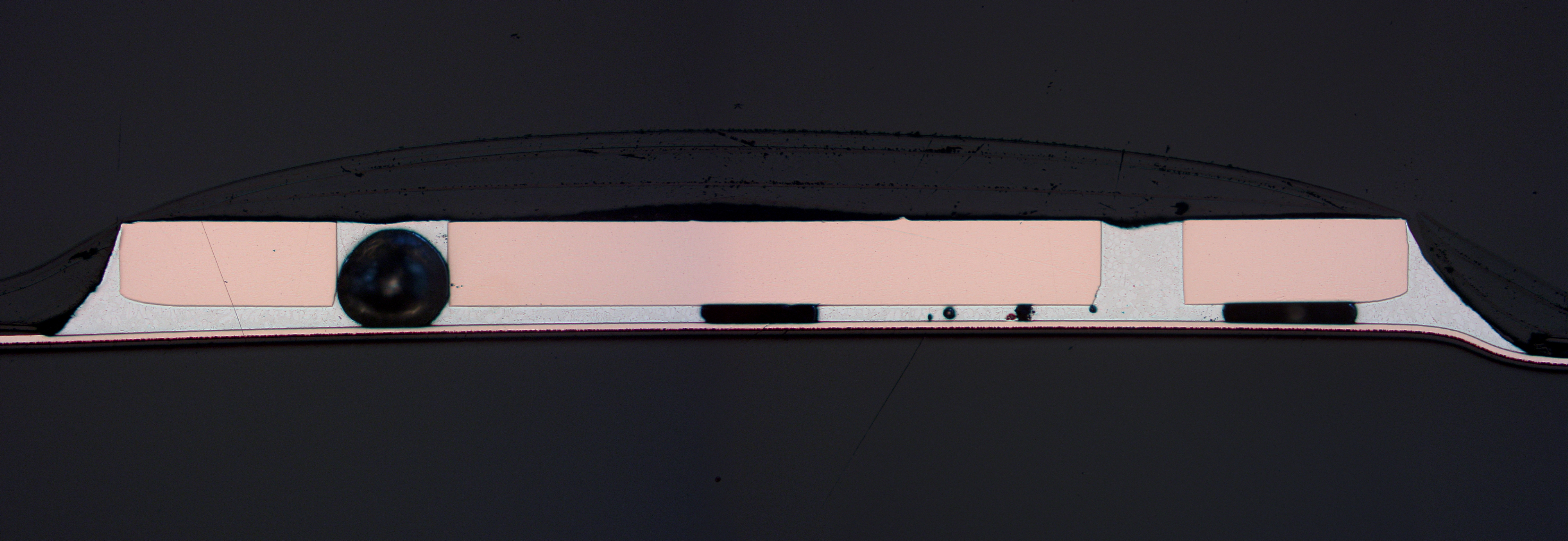

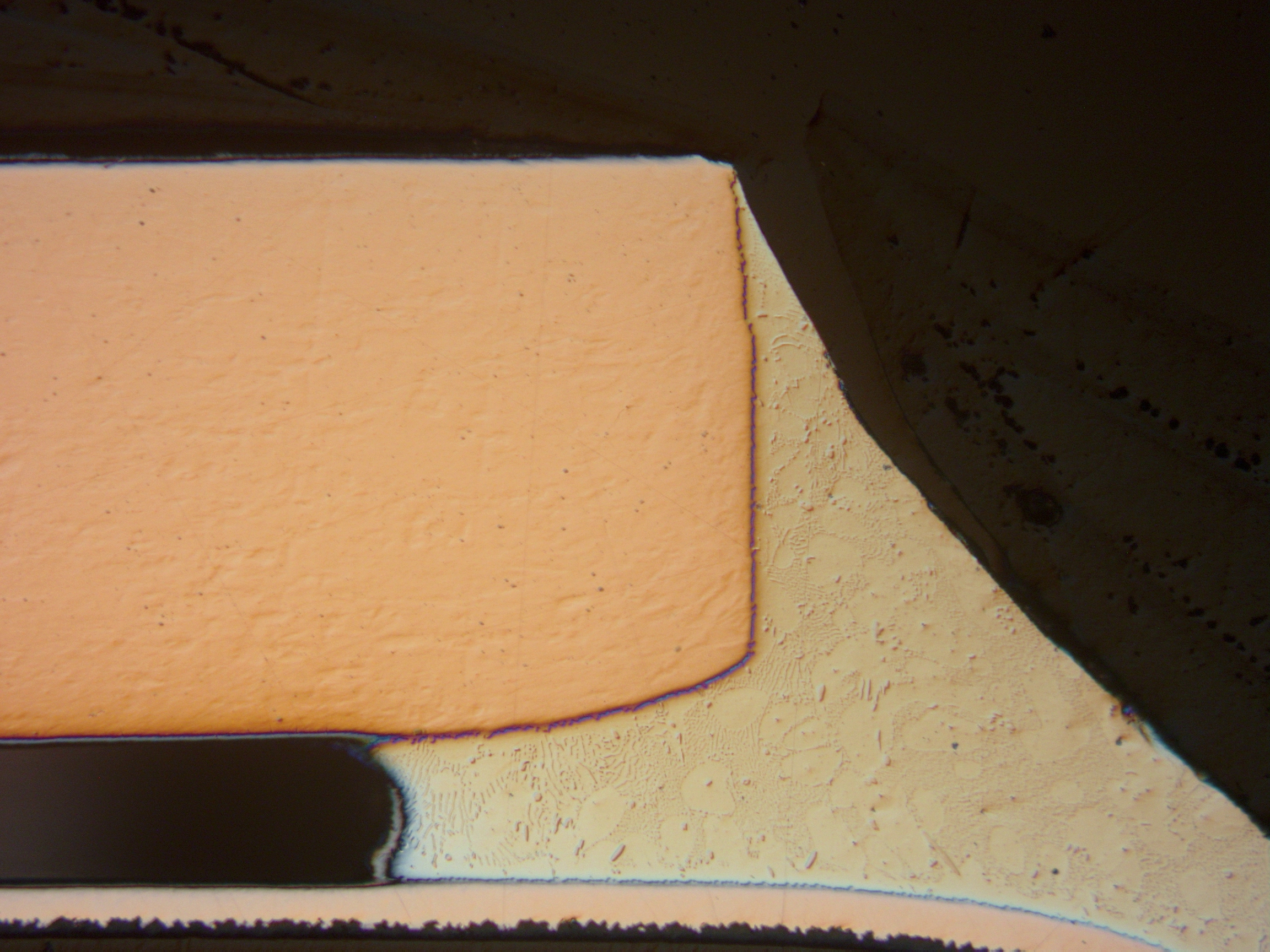

- FINE STEP

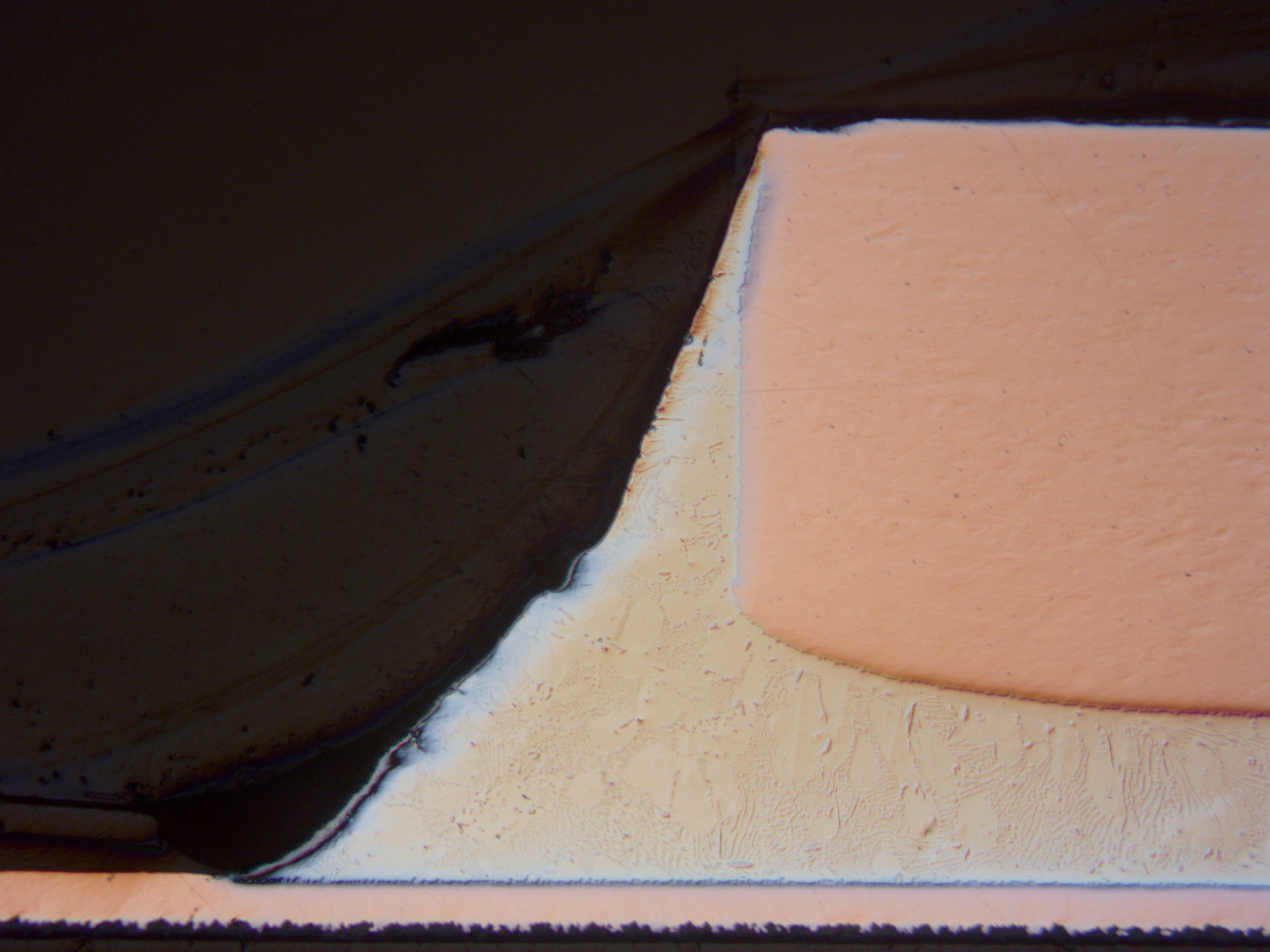

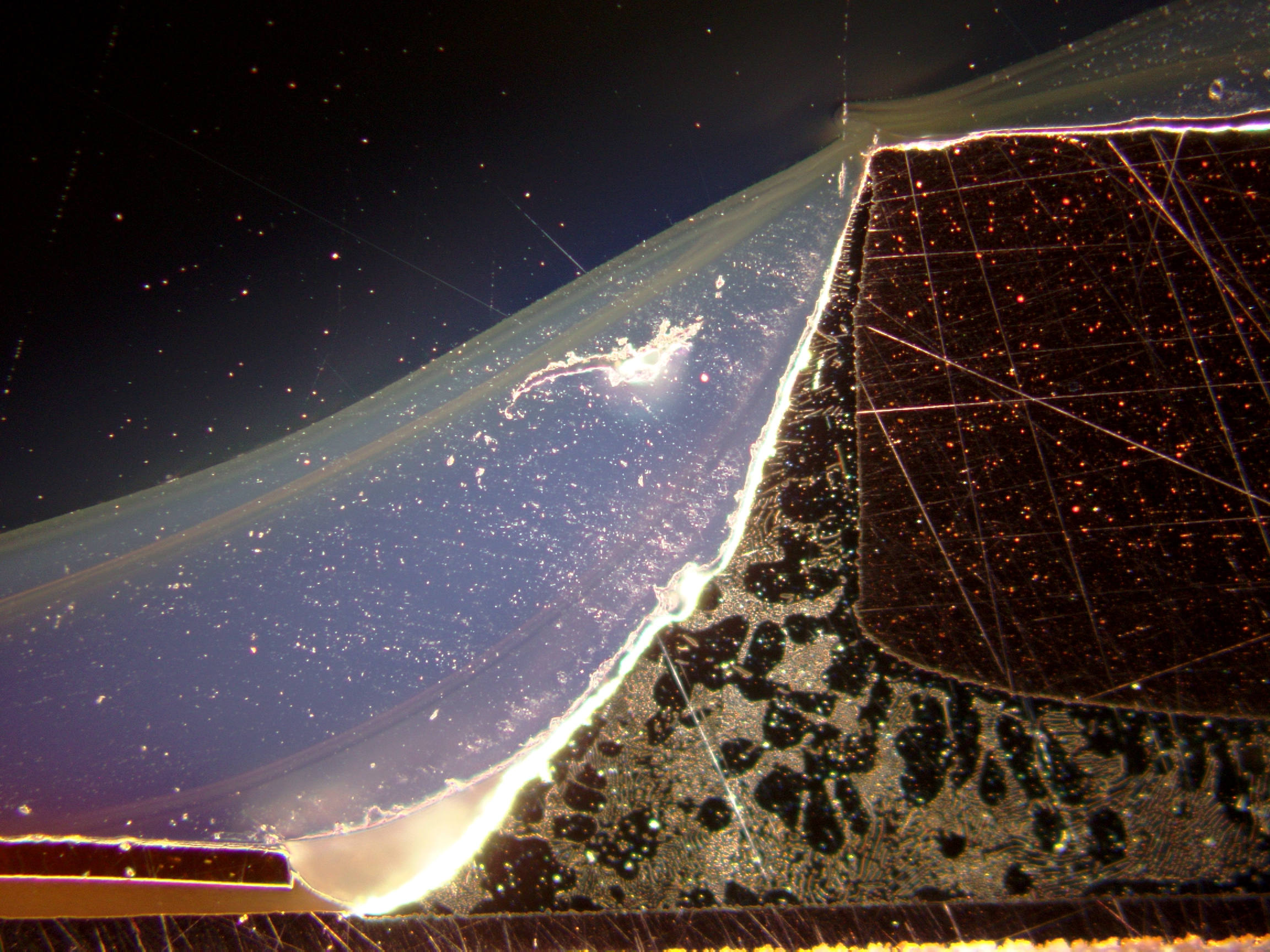

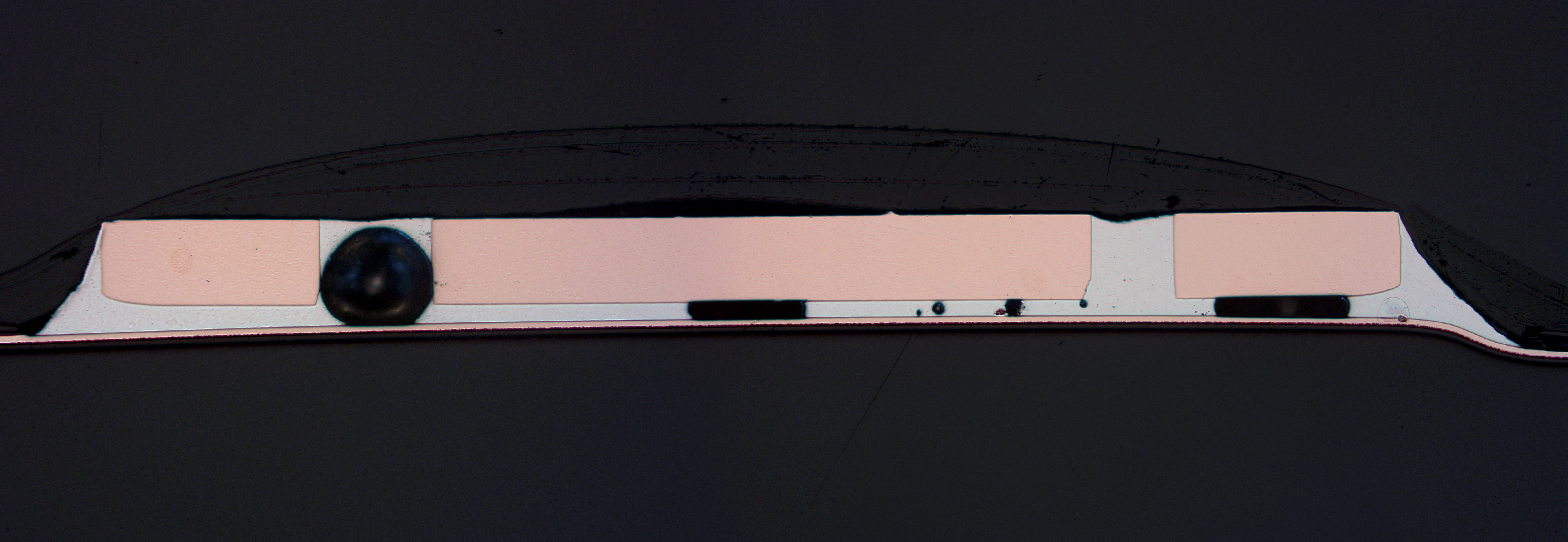

- RESULT
