Cross Section

Welding

Welding이란 같은 종류 또는 다른 종류의 금속재료에 열과 압력을 가하여 고체 사이에 직접 결합이 되도록 하는 방법이며

작업 시 높은 열과 압력이 가해져 Crack 등 Issue과 나올 수 있습니다.

이에 Cross Section 분석을 진행하여 제품의 Isuee 유무 및 실 치수 측정 등 다양한 분석이 가능합니다.



• Sample

금속 제품은 Molding 전 시료 Cutting에도 주의를 요하며 일반적인 Cutting Machine 사용 시 높은 열이 발생해 시료에 변형을

야기 시킬 수 있어 Low Speed Cutting Machine을 사용하여야 한다.



•Cross Section 분석

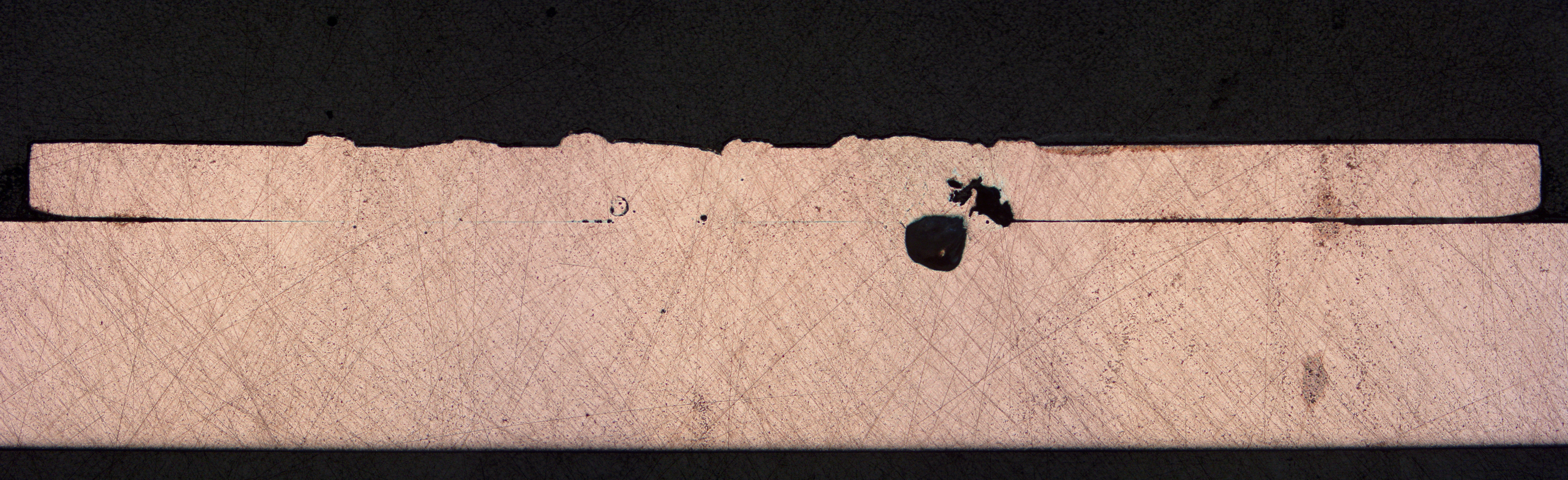

위 사진은 당사 Fine-DT 제품까지 작업을 진행한 상태며 Point 부분은 도달하였지만 Welding 부분이 식별되지 않고 있다.



Welding Point는 일반적인 표면연마로는 식별되지 않고 반드시 Etching 분석을 진행하여야 Point 식별이 가능하다.

금속 소재에 따라 Etching 방식은 다르며 Etching 전 작업 수준에 따라 결과가 틀려진다.

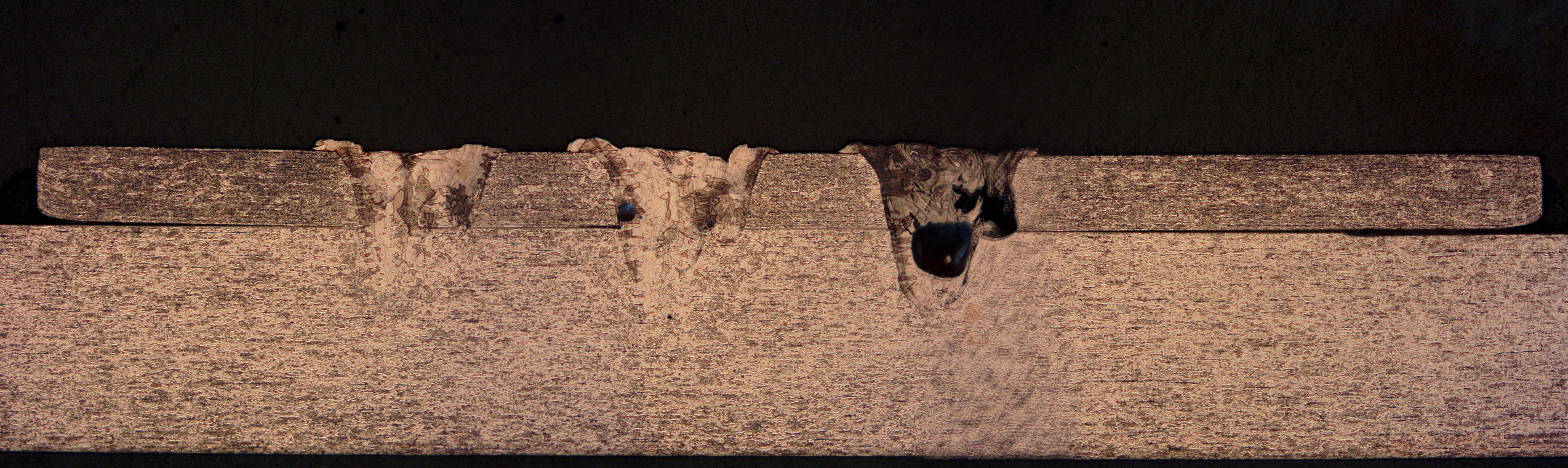

위 사진은 현미경 BF Filter를 이용하여 촬영하였고 Etching 분석을 진행하여 Point 식별이 가능하지만 Welding depth 부분이 명확하게 관찰이 되지 않는다.

위 사진은 현미경 PO Filter를 이용하여 촬영하였고 Welding Depth가 선명하게 구별이 가능하다.

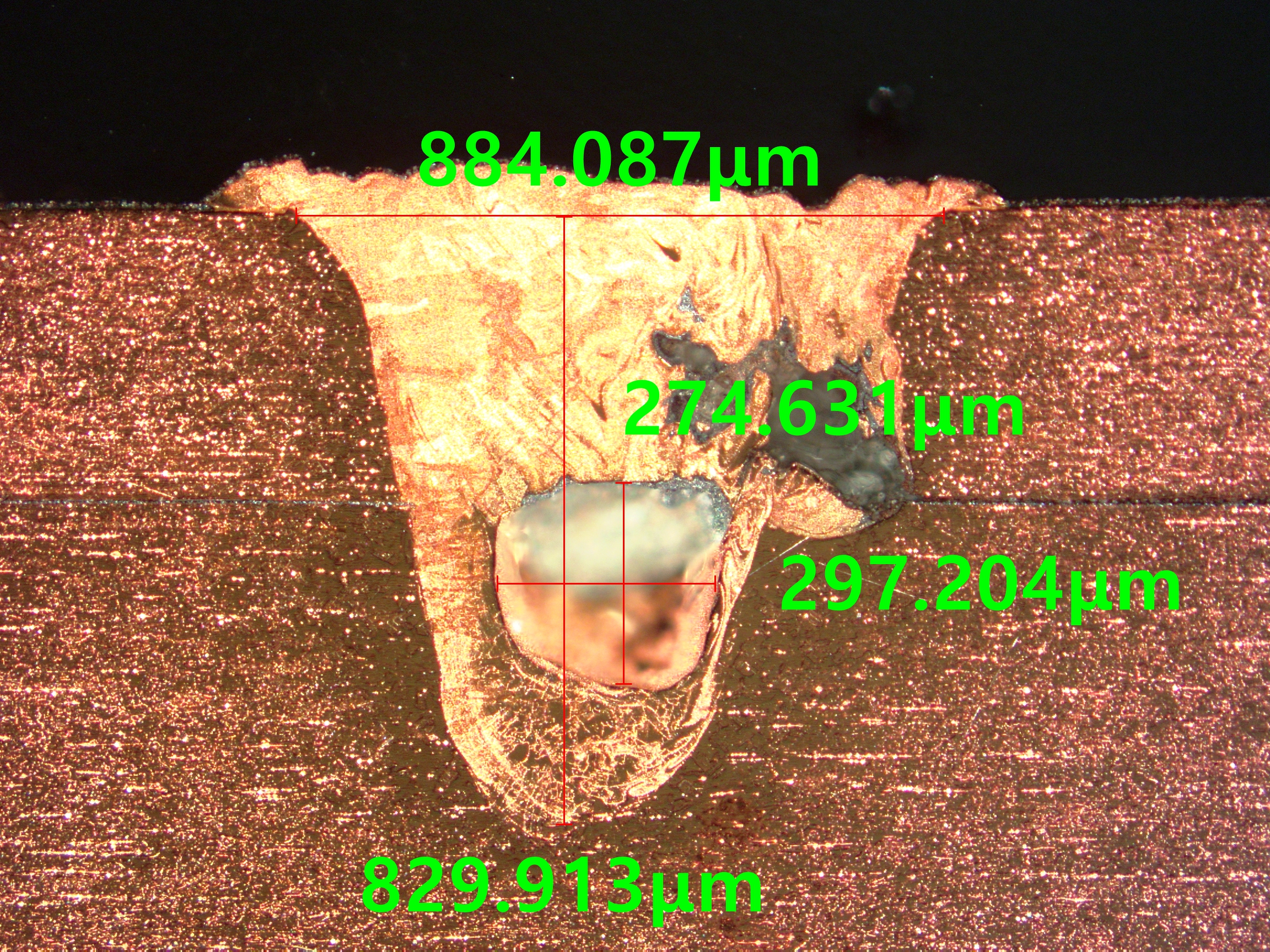

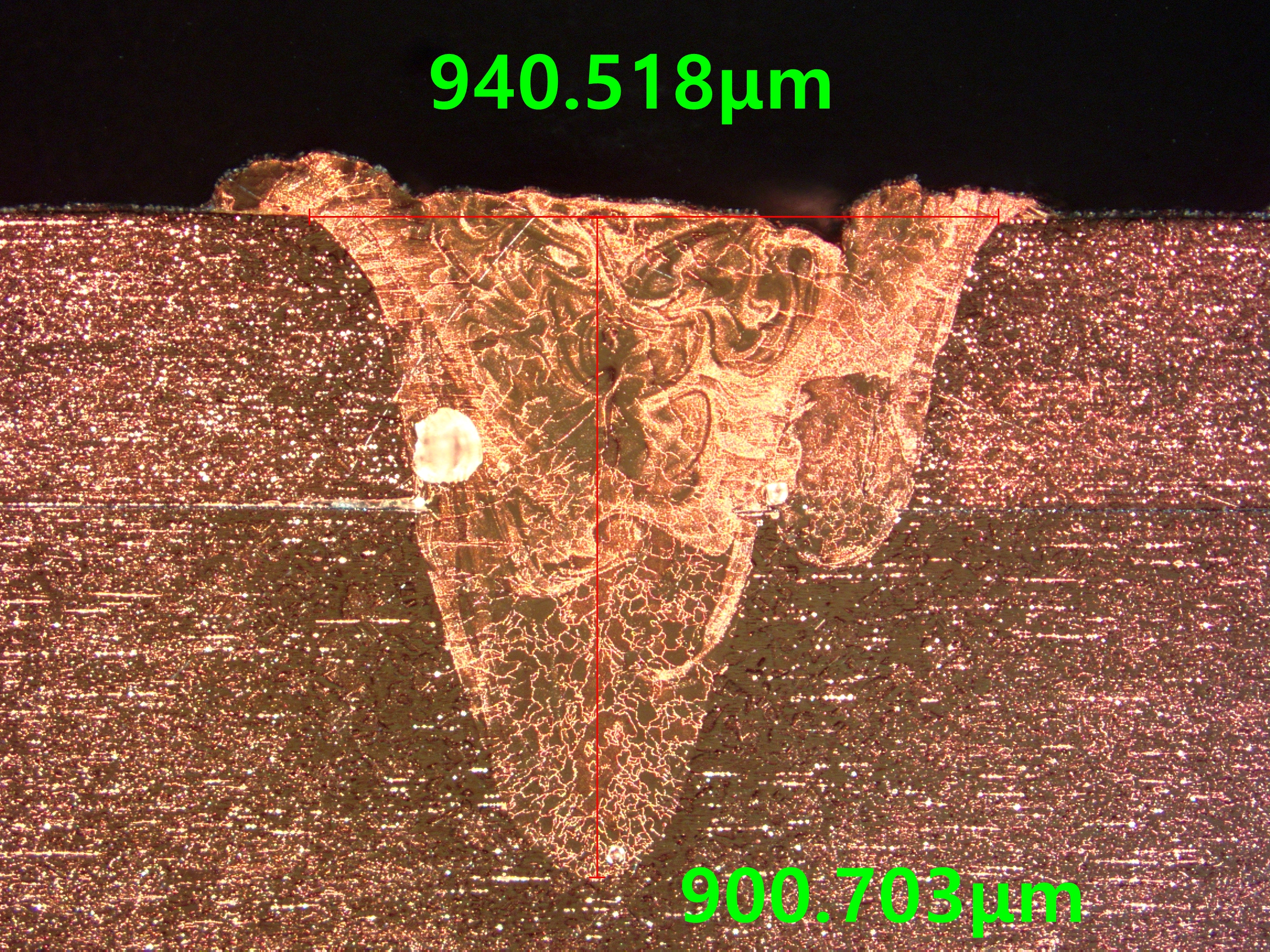

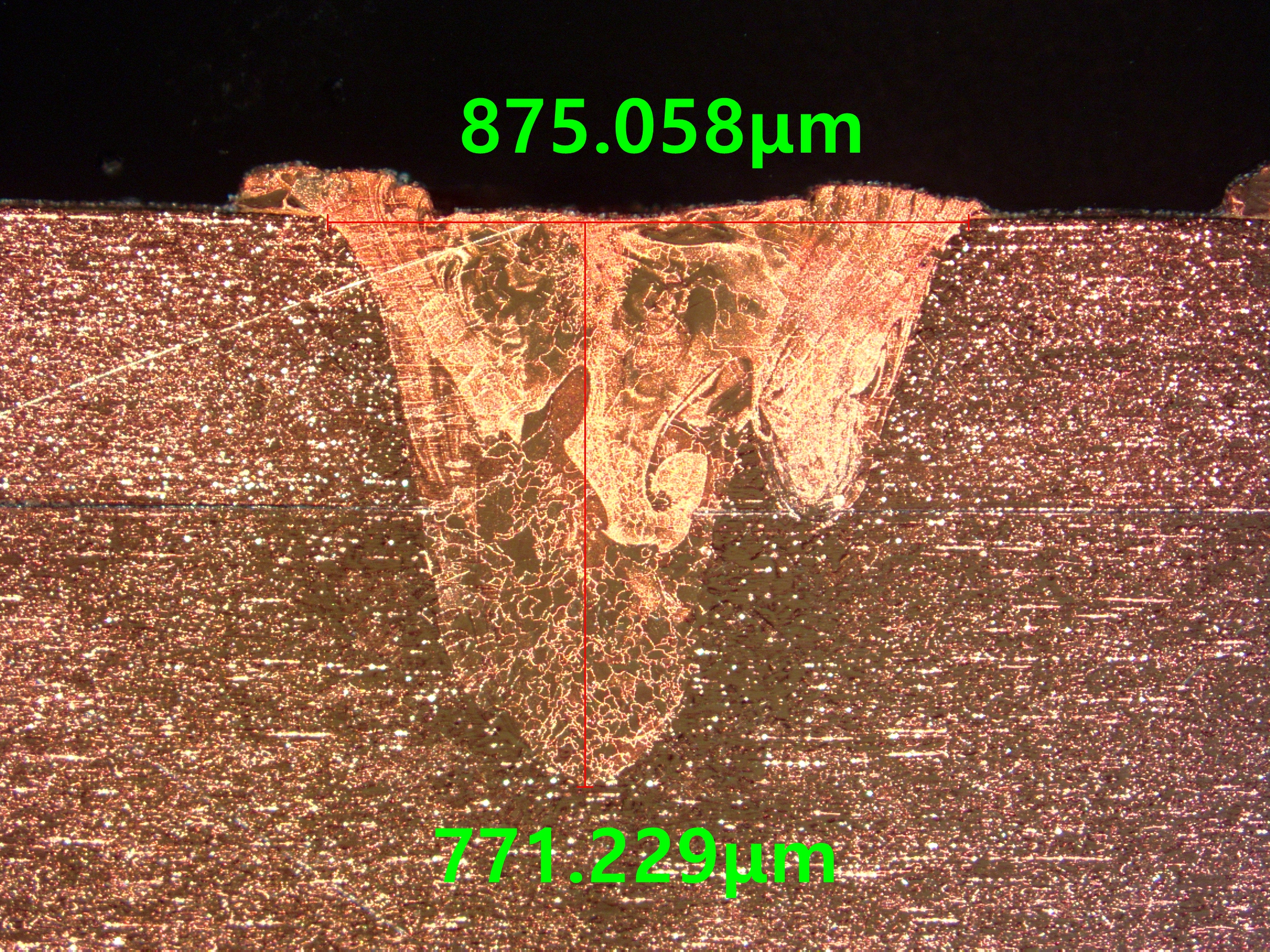

•Result
